Texas Instruments TPS544x25 SWIFT™同期
バックコンバータ
Texas Instruments TPS544x25 SWIFT™同期バックコンバータは、PMBus 1.2準拠の非絶縁DC-DCコンバータで、統合FETを備えています。高周波数での動作、および20Aまたは30Aの電流出力に対処することができます。統合型NexFETパワーステージと最適化ドライバにより実現した高周波数かつ低損失スイッチングにより、非常に高密度な電源ソリューションが可能になりました。PMBusインターフェースは、VOUT_COMMANDを介したAVS、柔軟性の高いコンバータ構成が可能です。また出力電圧、電流、オプションの外部温度を含む主要なパラメータの監視を可能にします。障害状態への応答は、システム要件に応じて再起動、ラッチオフ、または無視のいずれかに設定することができます。
特徴
- PMBus 1.2準拠コンバータ: 20Aおよび30A
- 入力電圧範囲: 4.5V～18V
- 出力電圧範囲: 0.5V～5.5V
- 5mm×7mm LQFNパッケージ
- シングルサーマルパッド
- 統合5.5mΩおよび2.0mΩスタックNexFET電力段
- 適応型電圧スケーリング（AVS）とPMBusを通じたマージニング向けの500mV～1500mVリファレンス
- 600mVまたはそれ以上での0.5%リファレンス精度
- 無損失ローサイドMOSFET電流検出
- 入力フィードフォワードによる入力電圧モード制御
- 差動電流検出
- プリバイアス出力への単調なスタートアップ
- 出力電圧および出力電流の報告
- 2N3904による外部温度監視トランジスタ
- PMBusインターフェースを介してプログラム可能
- VOUT_COMMANDおよびAVS VOUT遷移レート
- 熱補償あり過電流保護
- UVLO、ソフトスタート、ソフトストップ
- PGOOD/OV/UV/OTレベル
- 障害応答
- ターンオン/ターンオフ遅延
TPS544x25EVM-681評価ボード
Texas Instruments TPS544x25EVM-681評価ボードは、標準的な低電圧アプリケーションにおいて、TPS544B25またはTPS544C25同期バックコンバータのいずれかを実現します。評価ボードは、標準的な低電圧アプリケーションを実演する単出力DC-DCコンバータとして設計されています。性能を評価するための多数のテストポイントを提供すると同時に、これを行います。公称12Vの入力バスを使用し、インストールしたデバイスに応じて最大20Aの負荷電流で、0.9Vの調整済み出力を生成します。
特徴
- 安定化した0.95-V出力で最大30-ADC、定常出力電流
- PMBusインターフェースを介した構成可能な機能には、出力電圧、UVLO、ソフトスタート、イネーブル、障害制限、プログラマブル応答があります。
- クリティカル波形をプロービングするための、利便性の高いテストポイント
- オプションの外部温度センサ

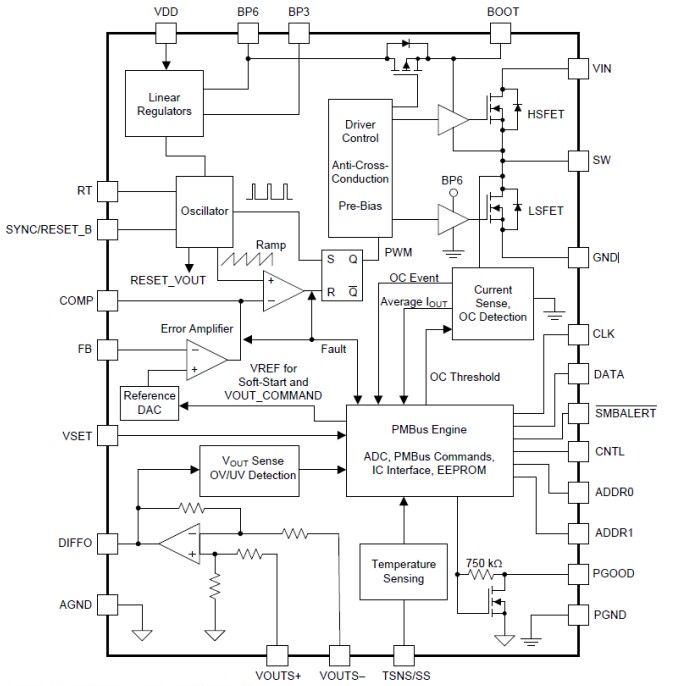

機能ブロック図
|
- サーマルシャットダウン
- スイッチング周波数用のピンストラッピング: 200kHz～1MHz
- 外部クロックへの周波数同期
- フットプリント互換20A、30Aコンバータ
アプリケーション
- 試験装置と計測器
- イーサネット・スイッチ、光スイッチ、ルータ、基地局
- サーバー
- 企業向けストレージSSD
- 高密度電源ソリューション
