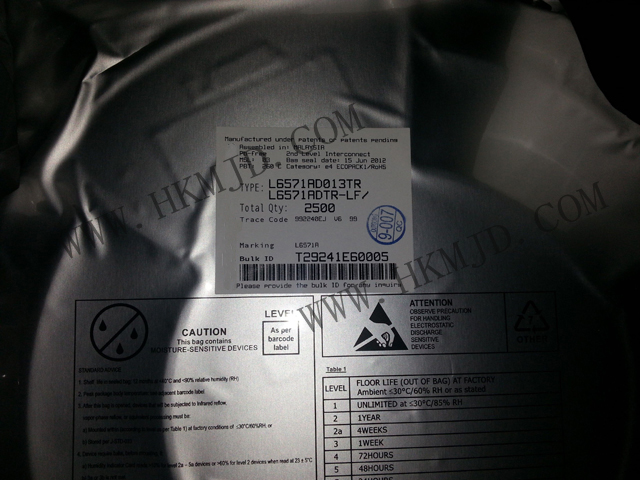

明佳達供給新しい元の SMD SOP8 L6571 L6571AD013TR の半分の橋ゲートの運転者 IC
モデル：L6571AD013TR
ブランド：ST
バッチ番号：12+
パッケージ：BGA
本デバイスは、発振器内蔵の高耐圧ハーフブリッジドライバです。 発振周波数はプログラム可能で、外付け抵抗でコンデンサを調整できます。 また、内部回路の工夫により、外部ロジック信号による駆動も可能です。 出力ドライバは、外付けのnチャンネルパワーMOSFETやIGBTを駆動するように設計されています。内蔵ロジックは、パワーデバイスのクロスオーバー導通を回避するためのデッドタイムを確保します。 L6571AとL6571Bの2種類があり、内部デッドタイムが1.25μsと0.72μs（代表値）と異なっています。
特徴
600V までの高電圧レールに対応
BCDオフライン技術
15.6 V ツェナークランプ on Vs
駆動電流能力
- 注水電流＝270 mA
- ソース電流＝170 mA
極めて低い起動電流：150 mA
ヒステリシス付き低電圧誤動作防止機能付き
プログラマブル発振器周波数
デッドタイム 1.25 μs (L6571A)または 0.72 μs (L6571B)
dV/dt イミュニティ 最大 ±50 V/ns
ESD保護
