TLP2361 15Mbpsフォトカプラは、高出力GaAℓAs発光ダイオードと高ゲイン高速フォトディテクタを集積した製品です。 SO6パッケージに収納されています。 これらのフォトカプラは、125℃まで、2.7V～5.5Vの電源で動作することが保証されています。 TLP2361は、1mA（ICCL/ICCH）の低消費電流と1.6mA（Ta=125℃）の低スレッショルド入力電流（IFHL）を保証しているため、機器の省エネルギー化に貢献します。 マイコンから直接駆動することができ、低入力電流を実現します。
TLP2361 15Mbpsオプトカプラは、ファラデーシールドを内蔵し、±20kV/µsのコモンモード過渡耐性を保証しています。 代表的な用途としては、工場ネットワーク、計測・制御機器、I/Oインターフェースボードなどの高速デジタルインターフェイスがあります。

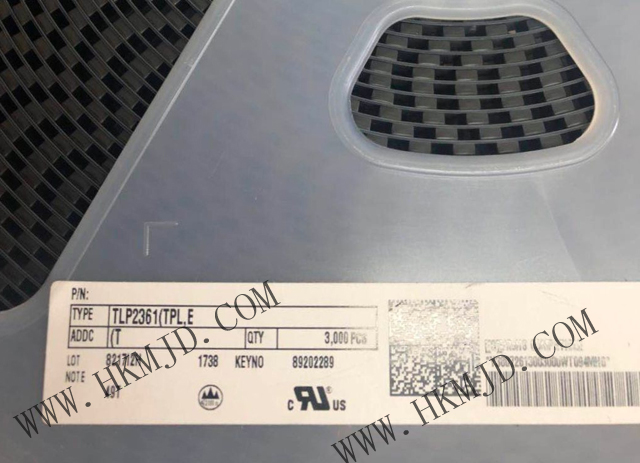

東芝フォトカプラ TLP2361(TPL.E)T TLP2361 15MBd プッシュプル/トーテムポール 3750Vrms 1チャンネル
型式：TLP2361(TPL.E(T TLP2361)
バッチサイズ：17+
パッケージ：SOP5
タイプ: フォトカプラ
特徴
(1) インバータ論理型(トーテムポール出力)
(2)パッケージ SO6 (3) 動作温度: -40 ℃～125 ℃ (4) 電源電圧: 2.7～5.5 V
(4) 電源電圧： 2.7～5.5V
(5) データ転送速度 15 MBd (typ.) (NRZ)
(6) スレッショルド入力電流：1.3 mA (max) (@T a = 105 °C )
: 1.6 mA (最大) (@T a = 125 °C )
(7) 電源電流: 1.0 mA (最大)
(8) コモンモード過渡耐性：±20 kV/µs (min)
(9) 絶縁耐圧：3750 Vrms (min)
(10) 安全規格
UL 認可．UL1577，ファイルNo.E67349
cUL承認済み．CSA コンポーネント・アクセプタンス・サービス No.5A File No.E67349
VDE認定 EN60747-5-5 (注1)
CQC認定 GB4943.1, GB8898 タイ工場
