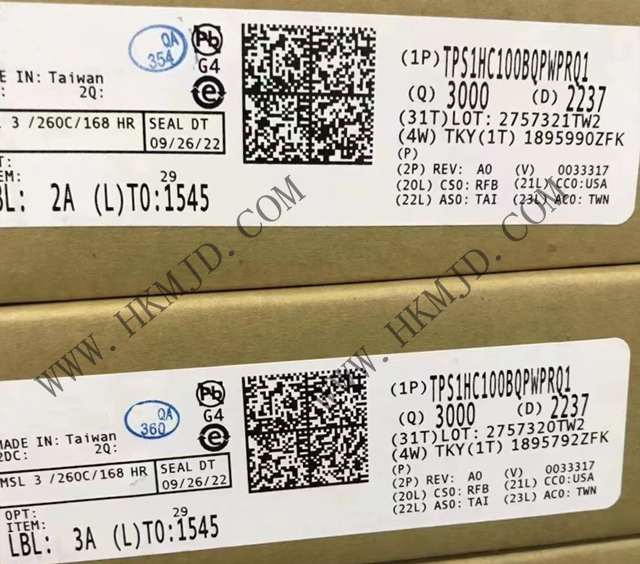

明佳達電子、オリジナルパワースイッチICを発表 - 電力供給 TPS1HC100BQPWPRQ1 TPS1HC100-Q1 車載用シングルチャネルスマートハイサイドパワースイッチ
TPS1HC100-Q1デバイスは、フルプロテクション、NMOSパワーFETとチャージポンプを統合したハイサイドパワースイッチで、様々な負荷のインテリジェント制御向けに設計されています。 このデバイスは、正確な電流検出とプログラマブルな電流制限機能により、市場で際立っています。
特徴
- 完全な診断機能を備えた12V自動車システム用1チャンネル・インテリジェント・ハイサイド・パワー・スイッチ
- オープンドレインステータス出力
- 電流検出用アナログ出力
- 広い動作電圧範囲：3V〜28V
- 低スタンバイ電流：0.5μA以下（85℃時
- 動作接合部温度範囲：-40℃～150
- ロジック電圧は1.8V、3.3V、5Vに対応
- 故障検出電圧レギュレーションによるADC保護
- プログラマブル電流制限（1.9Aで±18%の精度
- 1Aで±6%の精度を持つ高精度電流センサ
- 保護
- 過負荷・短絡保護機能
- 誘導性負荷のための負電圧クランプ
- 低電圧誤動作防止回路(UVLO)搭載
- 自己回復を伴うサーマルシャットダウンと熱発振
- 地絡保護、電源喪失保護
- 外付け部品のバッテリー逆接続保護
- ダイアグノスティック
- オン/オフ状態出力のオープンロードおよびバッテリーショート検出機能
- 過負荷、対地短絡検知
- サーマルシャットダウン、熱発振検出
- 資格
- AEC-Q100自動車グレード1温度規格に準拠
- 機能安全を提供する
- 機能安全システム設計を支援するドキュメント
- AECQ100-12クラスA、100万回のアースショートテスト済み
- ISO7637-2およびISO16750-2による電気的過渡耐性認証取得済み
- 14ピン熱強化型PWPパッケージ
TPS1HC100-Q1デバイスは、低ワットランプ、LED、リレー、ソレノイド、ヒーターなど、さまざまな抵抗性、誘導性、容量性負荷のハイサイドパワースイッチとして使用することが可能です。
