LT8602クワッド、42V同期整流式降圧

 Image of Linear Technology logo



LT®8602 42V同期整流式降圧レギュレータ

Linear TechnologyのLT8602は、プログラム可能なパワーオンリセットを備えた、クワッドチャンネル、電流モード、モノリシック降圧スイッチングレギュレータ

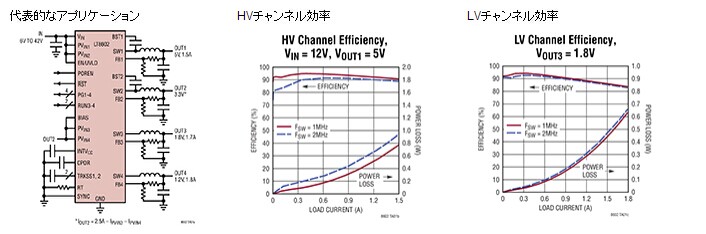

すべてのレギュレータは、250kHz~2.2MHzの調整可能な周波数を備えた1つの発振器に同期します。 Linear TechnologyのLT8602は、軽負荷時にマイクロパワーBurst Mode®動作またはパルススキップ動作に構成することができます。 マイクロパワー動作では、下図のアプリケーションで4つのレギュレータがすべて動作している状態で静止電流が30μAになります。





高電圧チャンネルは、3V~42Vの入力電圧で動作する同期整流式降圧レギュレータです。出力電流は、最大で1.5A(OUT1)および2.5A(OUT2)です。 低電圧チャンネルは2.6V~5.5Vの入力電圧で動作します。内部の同期パワースイッチにより、最大1.8Aの出力電流で高い効率が得られます。LT8602は、チャンネル1および3とチャンネル2および4との位相差が動作時に180°になる2相クロックを使用して、高HV入力とLV入力の両方で入力リップル電流を低減します。 すべてのチャンネルはサイクル毎の電流制限を有しているので、短絡状態の出力に対して保護されます。 サーマルシャットダウンは、さらなる保護を提供します。





LT8602は、40ピン6mm × 6mm QFNパッケージで入手できます。



特長

  • 入力範囲が広く、4出力を供給する柔軟な電源システム
  • 2つの高電圧同期整流式降圧レギュレータ
    • 入力電圧範囲:3V~42V
    • 最大2.5Aおよび1.5Aの出力電流
    • 高効率:最大93%
  • 2つの低電圧同期整流式降圧レギュレータ
    • 入力電圧範囲:2.6V~5.5V
    • 最大1.8Aの出力電流および94%の効率
  • 抵抗でプログラム可能および同期可能なスイッチング周波数:250kHz~2.2MHz
  • 低リップルのBurst Mode動作
    • 12VINで30μA IQ
    • 出力リップル < 15mV
  • プログラム可能なパワーオンリセット
  • パワーグッドインジケータ
  • 2相クロックにより入力電流リップルを低減
  • 熱的に強化された40ピンQFN(6mm × 6mm)パッケージで入手可能

応用

  • 自動車システム
  • 分散型電源のレギュレーション
  • 産業用制御および電源
